300B Single Ended ตัวนี้น่าจะเป็นงานเคาะสนิมงานดี.ไอ.วาย ที่ทิ้งช่วงมาหลายปีด้วยกัน ก็ด้วยเหตุผลสองประการคือ ประการแรกซ้อมมือก่อนลงมือทำแอมป์โมโนบล๊อก 300B วงจร WE91 ประการที่สองมีหลอด WE300B ปีเก่าทั้งปีลึกปีไม่ลึกทยอยเข้ามาเรื่อยๆ แต่กลับไม่มีแอมป์สำหรับทดลองหลอด!

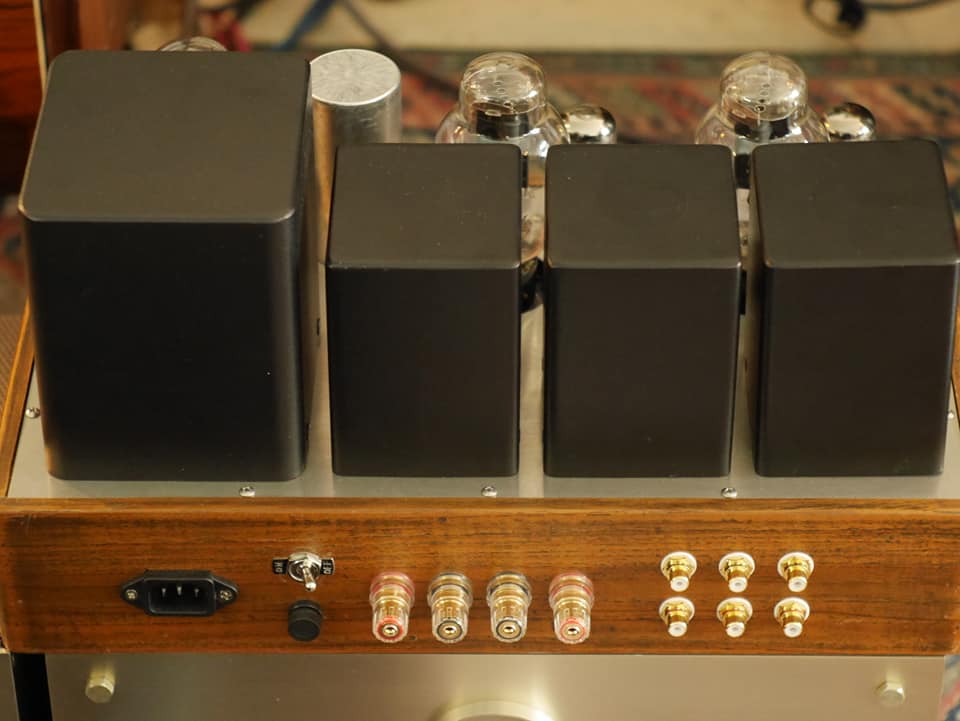

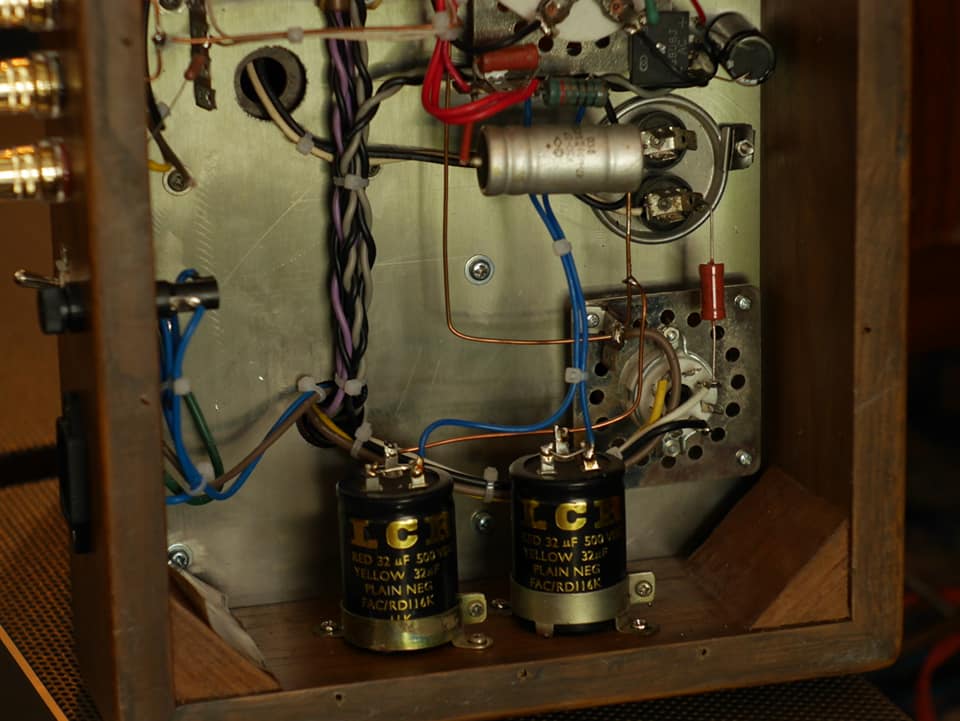

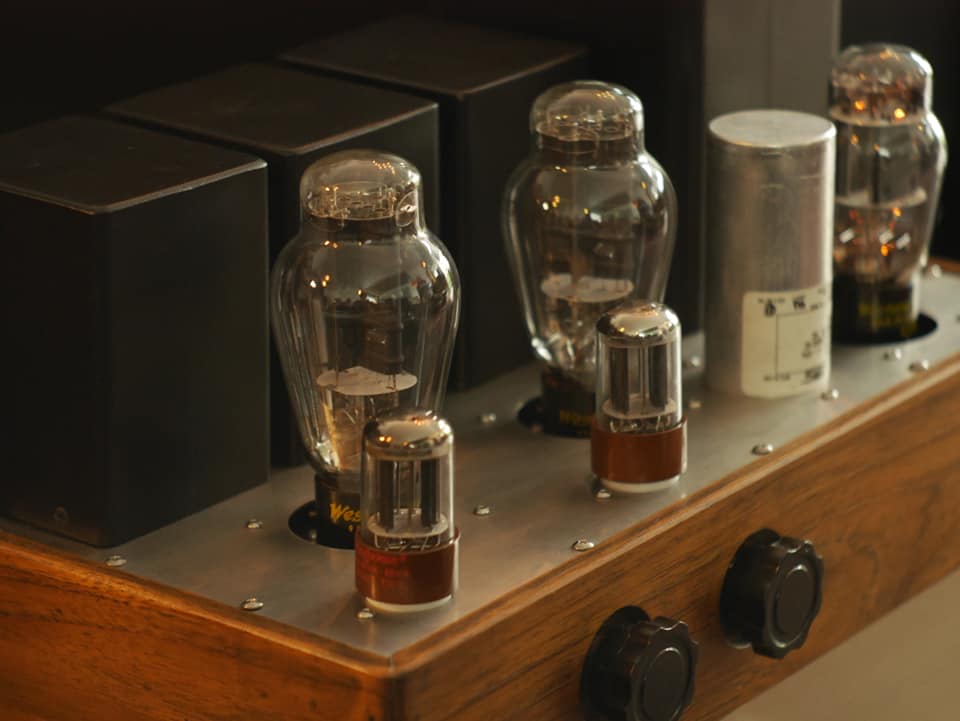

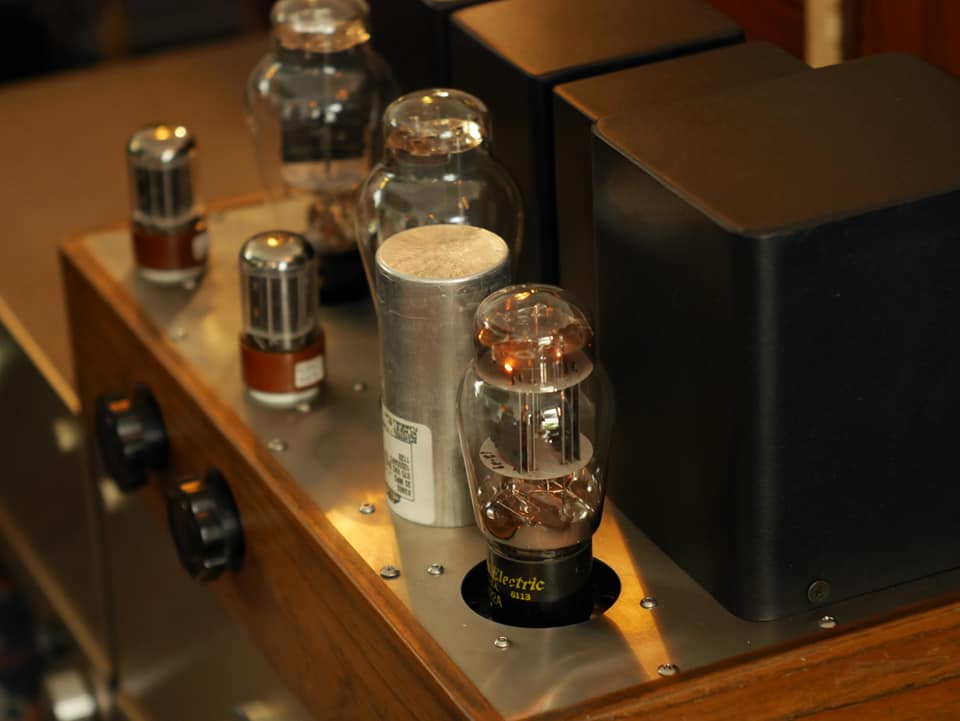

อุปกรณ์หลักพวกแท่นไม้รกฟ้าเพลตสแตนเลสเจาะรูพร้อมติดตั้งอุปกรณ์ต่างๆ หม้อแปลงไฟ โช๊ค หม้อแปลงเอาต์พุตแกนเหล็ก M4 และอุปกรณ์อื่นๆส่วนใหญ่มีอยู่แล้ว สำหรับแอมป์ 300B SE แท่นนี้ใช้วงจรจาก Valve World หลอดภาคปรี/ไดร์วสองสเตจ เป็นหลอด 6SN7/5692 Direct Coupling ก่อนจะไดร์ว 300B ผ่าน C Coupling 0.1uF ชนิด Paper in Oil ของ Westcap ภาคจ่ายไฟใช้หลอด 5U4G สลับเล่นกับ WE422A ใช้ C Oil Filled ในสเตจแรกผ่านโช๊ค 10H สู่สเตจที่สองผ่าน R 100 Ohms สู่สเตจที่สามใช้ C Electrolytic ของ LCR ได้ไฟสูงสำหรับภาคเพาเวอร์ 425V คาโธดไบอัส 1K กระแส 70mA

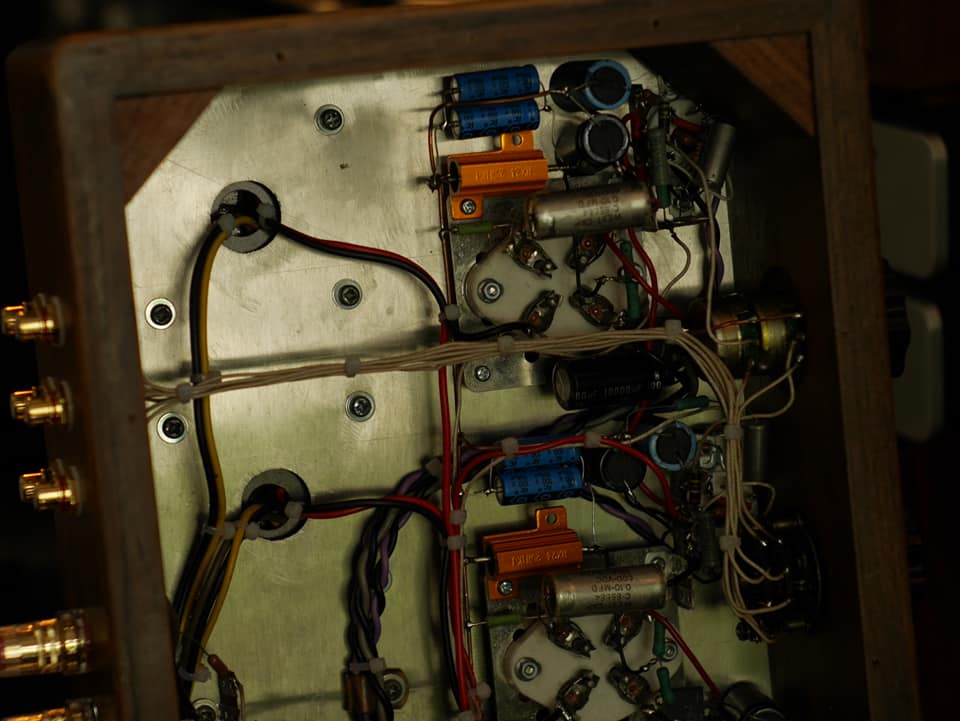

ภาคปรีใช้โวลุม 250K ของ Clarostat เลือกอินพุตได้สามชุดโดยใช้ Selector Switch ของ Alps Japan เป็นของเก่า ทางเดินสัญญาณใช้สายแกนเดี่ยวของ Western Electric ทุกจุด ระบบกราวด์เป็นระบบ Ground Bus แยกบัสของภาคจ่ายไฟ กับภาคแอมป์ ค่าตัวเครื่องแม้จะหลักหมื่น แต่เมื่อเสียบหลอดหลักแสน WE300B ปี 1960s เรคติฟาย WE422A ปี 1960s ก็ได้เสียงหลักหลายแสนกันเลยทีเดียวครับ เนื้อเสียงเข้มข้น อิ่มหนา โทนัลบาลานซ์ดีในแบบแอมป์ 300 SE ที่ดีครับ
*ข้อมูลเพิ่มเติมวงจรของแอมป์ตัวนี้ครับ
http://tomo.fine.to/V.World/TNG-300B-J.html
